Tarjeta disparo universal

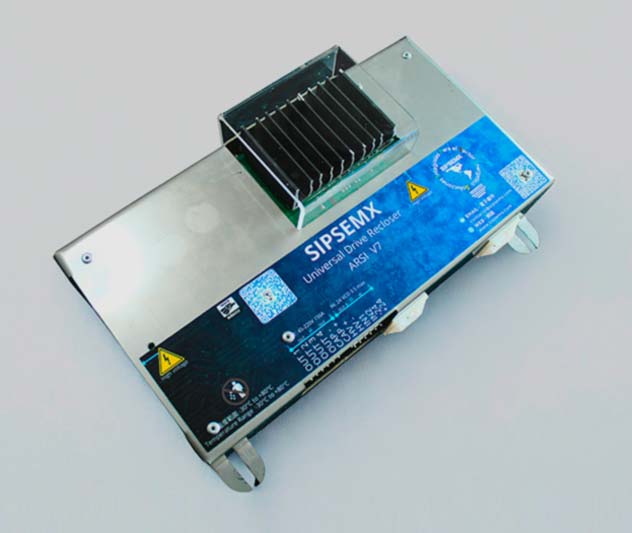

Tarjeta de Disparo Universal ARSI V7
La Tarjeta de Disparo Universal ARSI V7 SIPSEMX es un dispositivo electrónico inteligente diseñado para controlar las operaciones de apertura y cierre de restauradores, interruptores y equipos de maniobra de media tensión (15–38 kV).
El sistema genera la energía necesaria para accionar actuadores magnéticos, solenoides o motores mediante un sistema de carga de capacitores de alto voltaje, permitiendo realizar maniobras rápidas, controladas y confiables en sistemas de distribución eléctrica.
Principales Características
Alimentación de control 24 VDC.
Carga de capacitores ajustable 45–200 VDC.
Capacidad de disparo hasta 150 A en pulsos de ≤ 100 ms.
Sistema de carga de capacitores con potencia de 80 W.
Salidas de potencia reconfigurables para apertura y cierre.
Conmutación electrónica de alta velocidad (< 130 ns).
Protección contra:
- Sobrevoltaje (OVP)
- Bajo voltaje (UVLO)
- Sobre corriente (OCP)
- Temperatura
Supresión de transitorios y protección contra back-EMF de bobinas.
Aislamiento eléctrico hasta 1300 V.
Mini Utr telecontrolada
(Control universal para restauradores y equipos de maniobra)
La Mini UTR Telecontrolada SIPSEMX, también conocida como Botonera de Poste, es un sistema electrónico de control local y remoto diseñado para la operación, monitoreo y automatización de restauradores, seccionadores e interruptores de media tensión.
Este dispositivo integra funciones de telecontrol, supervisión y ejecución de maniobras, permitiendo gestionar el equipo primario tanto de forma local mediante botones e indicadores como de forma remota a través de protocolos de comunicación industrial.
Su diseño universal permite controlar equipos de diferentes fabricantes utilizando cables de control intercambiables, lo que facilita la modernización de infraestructura eléctrica existente y reduce significativamente los costos de operación.
Funciones Principales
- La Mini UTR SIPSEMX permite:
- Control local de apertura y cierre del equipo primario
- Control remoto desde sistemas SCADA
- Supervisión del estado del interruptor
- Monitoreo de variables eléctricas
- Generación de alarmas y eventos
- Automatización de maniobras en redes de distribución
- El sistema puede ejecutar maniobras rápidas de apertura y cierre manteniendo la continuidad del servicio eléctrico en la red.
“Un solo control para todas las marcas de restauradores mediante cable de control intercambiable.”

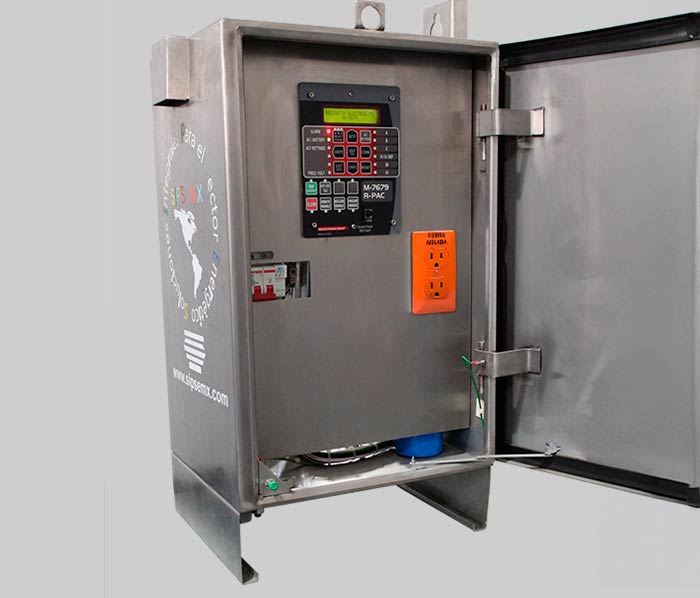

Control universal
El Contol Universal de Restauradores SIPSEMX (SIP-CRT) es un sistema avanzado de control l y protección diseñado para operar restauradores de media tensión de diferentes fabricantes, permitiendo modernizar equipos existentes y optimizar la operación de redes de distribución eléctrica.
Este control integra electrónica de protección, control de maniobra y sistema de disparo propio SIPSEMX, proporcionando una solución completa para la operación confiable de restauradores en campo.
Gracias a su arquitectura universal y al uso de cables de control intercambiables un mismo control puede utilizarse con diferentes marcas y modelos de restauradores, facilitando la instalación, reduciendo la capacitación del personal y minimizando errores operativos.
Características Principales
-
control universal multimarca para restauradores
- Compatible con equipos nuevos y restauradores fuera de línea (retrofit)
- Cable de control intercambiable para diferentes fabricantes
- Arquitectura modular y escalable
- Sistema de disparo electrónico SIPSEMX de alta velocidad
- Integración con dispositivos electrónicos inteligentes (DEI)
- Operación local y remota mediante protocolos industriales
- Diseño robusto para instalacion del campo
Este sistema permite reutilizar equipos primarios existentes, devolviendo a operación restauradores que han quedado fuera de servicio por fallas en sus controles originales.
“Un solo control para todas las marcas de restauradores mediante cable de control intercambiable.”

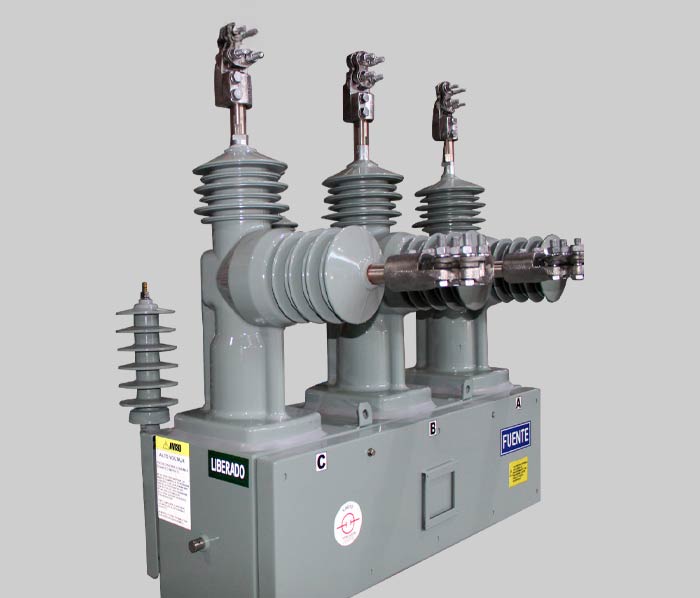

Restaurador
Reconectador Automático para Redes de Distribución
15vK-38vK
El Reconectador Automático es un equipo diseñado para la protección, automatización y confiabilidad de redes de distribución eléctrica en sistemas de media tensión. Este equipo combina tecnología avanzada de aislamiento sólido, sensores integrados de medición y control electrónico inteligente, permitiendo detectar y aislar fallas en la red de manera rápida y segura.
Está diseñado para instalación en poste o subestación, operando como interruptor automático o como parte de sistemas de telecontrol y automatización de redes eléctricas, integrándose fácilmente a sistemas SCADA mediante múltiples protocolos de comunicación.
El reconectador cumple con los estándares internacionales IEEE C37.60 e IEC 62271-111, garantizando seguridad, desempeño y confiabilidad en aplicaciones de distribución eléctrica.
Características Principales
-
Tecnología de Interrupción en Vacío
- Alta resistencia mecánica
- Excelente desempeño dieléctrico
- Alta confiabilidad operativa
- Baja necesidad de mantenimiento
- Este diseño evita descargas parciales, grietas internas y problemas asociados a esfuerzos eléctricos o mecánicos.
- El sistema puede ejecutar maniobras rápidas de apertura y cierre manteniendo la continuidad del servicio eléctrico en la red. Comunicaciones y automatización
- IEC 61850
- IEC 60870-5-101 / 103 / 104
- DNP3
- Modbus Puertos de comunicación disponibles:
- Ethernet RJ45
- RS232 / RS485
- USB frontal
El conectador utiliza botellas de vacío integradas en polos de resina epóxica cicloalifática, lo que proporciona:
El sistema de control soporta multiples protocolos de comunicación utilizados en automatización de redes eléctricas:
Comunicación inalámbrica opcional
Esto permite la integración directa con SCADA y sistemas de automatización de redes eléctricas.
“Un solo control para todas las marcas de restauradores mediante cable de control intercambiable.”
Maleta de inyección de corriente primaria
Maleta de Inyección para Pruebas de Reconectadores y Sistemas de Protección
La Maleta de Inyección SIPSEMX es un equipo portátil diseñado para la verificación, prueba y puesta en servicio de controles electrónicos, reconectadores automáticos y sistemas de protección de redes eléctricas.
Este dispositivo integra funciones de telecontrol, supervisión y ejecución de maniobras, permitiendo gestionar el equipo primario tanto de forma local mediante botones e indicadores como de forma remota a través de protocolos de comunicación industrial.
Su diseño compacto y robusto facilita su transporte y operación durante pruebas de fábrica (FAT), pruebas en sitio (SAT), mantenimiento preventivo y diagnóstico de fallas.
Características del Equipo
- Diseño portátil tipo maleta
- Construcción robusta para uso en campo
- Operación sencilla e intuitiva
- Conectores de prueba de fácil acceso
- Indicadores de estado y medición
- Sistema seguro para pruebas de equipos eléctricos
- Sistema seguro para pruebas de equipos eléctricos
- verificación de señales de voltaje
- prueba de lógica de protección
- operación de disparo y reconexión Esto asegura que el sistema de protección opere correctamente antes de su instalación o durante mantenimiento.
Aplicador en Reconectadores
La maleta de inyección permite validar el funcionamiento del control de reconectador, incluyendo:
“Un solo control para todas las marcas de restauradores mediante cable de control intercambiable.”
Control Automatico de Cargadores de Batería
Control Electronico para Cargadores de Banco de Batería
El Control Electrónico para Cargadores de Baterías SIPSEMX es un sistema diseñado para supervisar, regular y gestionar la operación de cargadores industriales utilizados en bancos de baterías para subestaciones eléctricas, sistemas de protección, control y telecomunicaciones.
Este sistema permite integrar inteligencia y supervisión a cargadores de diferentes capacidades y fabricantes, proporcionando un control preciso del proceso de carga, monitoreo del estado del sistema y generación de alarmas para garantizar la disponibilidad de energía en corriente directa (DC).
La solución SIPSEMX permite modernizar o automatizar cargadores existentes, integrando funciones de control electrónico, monitoreo y comunicación sin necesidad de reemplazar el equipo principal de potencia.
Características del Sistema
- Electrónica de control adaptable a diferentes cargadores
- Supervisión continua del banco de baterías
- Control automático de modos de carga
- Interfaz de monitoreo local
- Señalización de alarmas del sistema
- Integración con sistemas de automatización
“Un solo control para todas las marcas de restauradores mediante cable de control intercambiable.”
Simulador de Interruptor Primario
El Simulador de Interruptor Primario SIPSEMX es un equipo diseñado para reproducir de forma segura las señales eléctricas y estados operativos de un interruptor o reconectador de media tensión, permitiendo realizar pruebas funcionales de sistemas de control, protección y automatización sin necesidad de conectar un equipo primario real. Este dispositivo permite validar el funcionamiento de controles de reconectadores, RTU, sistemas SCADA y dispositivos de protección, simulando las señales eléctricas y lógicas que normalmente provienen del interruptor instalado en campo. El simulador es una herramienta fundamental para pruebas de fábrica (FAT), pruebas de aceptación en sitio (SAT), mantenimiento y desarrollo de sistemas de control, reduciendo riesgos y tiempos de prueba.
Aplicaciones
-
El simulador permite realizar pruebas en:
- Controles de restauradores
- Sistemas de telecontrol (UTR / RTU)
- Sistemas SCADA
- Dispositivos electrónicos inteligentes (IED)
- Sistemas de automatización de redes eléctricas
- Desarrollo y pruebas de electrónica de control
Funciones principales
-
Simulación de estados del interruptor
- Interruptor abierto
- Interruptor cerrado
- Estado de falla
- Señales de posición del interruptor
El equipo permite simular las condiciones operativas típicas de un interruptor o reconectador:
Simulación de señales de sensores
-
El sistema puede generar señales representativas de:
- Sensores de corriente
- Sensores de voltaje
- Señales auxiliares de control
- Señales de estado del equipo primario
Esto permite verificar el comportamiento del sistema de protección y control ante diferentes condiciones de operación.
Pruebas de maniobra
-
El simulador permite validar las señales de mando provenientes del control, incluyendo:
- Orden de apertura
- Orden de cierre
- Confirmación de operación
- Lógica de control
Lógica de control control electrónico y el equipo primario.
Características del Sistema
- Diseño portátil para uso en laboratorio o campo
- Interfaz de operación sencilla
- Simulación segura de señales del interruptor
- Compatible con controles de restauradores multimarca
- Ideal para pruebas de desarrollo y mantenimiento
Beneficios
- Permite pruebas sin necesidad de conectar un interruptor real
- Reduce riesgos durante pruebas de control
- Facilita pruebas FAT y SAT
- Herramienta ideal para diagnóstico de sistemas de control
- Compatible con equipos de diferentes fabricantes
Aplicación en Sistemas SIPSEMX
-
El simulador se utiliza comúnmente para pruebas de:
- Control universal de restauradores
- Tarjeta de disparo SIPSEMX
- Mini UTR telecontrolada
- Sistemas de automatización de redes Permite validar completamente el funcionamiento del sistema antes de su instalación en campo.
“Un solo control para todas las marcas de restauradores mediante cable de control intercambiable.”
La Maleta de Operación Manual Multimarca SIPSEMX
Es una herramienta portátil diseñada para permitir la operación directa de interruptores y reconectadores de media tensión durante actividades de mantenimiento, pruebas o situaciones de emergencia.
Este equipo permite realizar maniobras de apertura y cierre del interruptor sin necesidad de utilizar el control electrónico original del equipo, proporcionando una solución práctica para diagnóstico, pruebas y recuperación de equipos fuera de servicio.
Su diseño está orientado a trabajar con diferentes marcas y modelos de reconectadores mediante el uso de cables de control intercambiables, lo que permite su utilización en diversas configuraciones de equipos de distribución eléctrica.
Aplicaciones
-
La maleta de operación manual está diseñada para utilizarse en:
- Reconectadores automáticos
- Interruptores de media tensión
- Equipos de maniobra en redes de distribución
- Sistemas de control fuera de servicio
- Actividades de mantenimiento y diagnóstico
Es una herramienta ideal para personal de mantenimiento, pruebas y puesta en servicio de redes eléctricas.
Funciones principales
-
Operación manual del equipo primario
- Apertura del interruptor
- Cierre del interruptor
Permite ejecutar directamente maniobras de:
Esto permite verificar el funcionamiento del mecanismo de operación del equipo primario.
Pruebas de funcionamiento
-
La maleta permite verificar:
- Correcta respuesta del mecanismo de operación
- Funcionamiento de bobinas de apertura y cierre
- Estado del sistema de control del interruptor
Esto facilita la identificación de fallas en el equipo o en el sistema de control.
Diagnóstico de sistemas de control
-
El equipo permite determinar si una falla está relacionada con:
- El control electrónico
- El cable de control
- El mecanismo del interruptor
Esto reduce significativamente los tiempos de diagnóstico en campo.
Características del Sistema
- Diseño portátil tipo maleta
- Operación sencilla mediante pulsadores de mando
- Indicadores de estado del sistema
- Conectores industriales para conexión rápida
- Compatible con múltiples marcas de reconectadores
- Sistema seguro para pruebas de operación
Beneficios
- Permite operar equipos sin control electrónico
- Facilita el diagnóstico de fallas en campo
- Reduce tiempos de mantenimiento
- Compatible con múltiples marcas de reconectadores
- Herramienta indispensable para personal de mantenimiento
“Un solo control para todas las marcas de restauradores mediante cable de control intercambiable.”
Integración con Sistemas SIPSEMX
-
La Maleta de Operación Manual Multimarca complementa la línea de herramientas SIPSEMX para pruebas y mantenimiento de equipos de distribución eléctrica, incluyendo:
- Control universal de restauradores
- Mini UTR telecontrolada
- Tarjeta de disparo universal
- Simulador de interruptor primarioSimulador de interruptor primario
Esto permite contar con un conjunto completo de herramientas para diagnóstico, prueba y operación de sistemas de reconexión y automatización de redes eléctricas.
Refacciones Multimarca para Reconectadores
-
SIPSEMX ofrece una línea de refacciones multimarca para reconectadores de media tensión, diseñadas para mantener en operación equipos de distribución eléctrica de diferentes fabricantes.
Estas refacciones permiten reparar, modernizar o extender la vida útil de reconectadores existentes, evitando la sustitución completa del equipo y reduciendo significativamente los costos de mantenimiento en redes eléctricas.
Los componentes suministrados por SIPSEMX son compatibles con diferentes modelos de reconectadores utilizados en sistemas de distribución, facilitando la disponibilidad de repuestos para equipos que ya no cuentan con soporte del fabricante original.
Aplicaciones
-
Las refacciones multimarca están diseñadas para utilizarse en:
- Reconectadores automáticos de media tensión
- Sistemas de reconexión de redes de distribución
- Equipos de automatización de alimentadores
- Programas de mantenimiento y rehabilitación de equipos
Estas refacciones permiten mantener operativos reconectadores instalados en redes eléctricas de empresas de distribución, subestaciones y sistemas industriales.
Componentes Disponibles
-
SIPSEMX puede suministrar diferentes tipos de refacciones para reconectadores, entre las que se incluyen:
- Tarjetas electrónicas de control
- Tarjetas de disparo
- Fuentes de alimentación
- Cables de control
- Conectores industriales
- Sensores y dispositivos auxiliares
- Componentes de interfaz entre control y equipo primario
Estos componentes pueden utilizarse tanto en reparaciones como en proyectos de modernización de equipos existentes.
Compatibilidad Multimarca
-
Las refacciones están diseñadas para integrarse con reconectadores de diferentes fabricantes mediante soluciones de adaptación y cableado compatible, permitiendo su uso en múltiples configuraciones de equipos de distribución.
Esto facilita el mantenimiento de equipos instalados en campo, incluso cuando los componentes originales han quedado fuera de producción o tienen largos tiempos de suministro.
Beneficios
- Extensión de la vida útil de los reconectadores
- Reducción de costos de mantenimiento
- Disponibilidad de repuestos para equipos antiguos
- Compatibilidad con diferentes marcas y modelos
- Soluciones para reparación y modernización de equipos
Soporte Técnico
-
SIPSEMX cuenta con experiencia en diagnóstico, reparación y modernización de reconectadores de media tensión, ofreciendo soporte técnico para la identificación y suministro de refacciones adecuadas para cada aplicación.
